개요

기본 정보

모델 번호	100개/분
유형	파이프 압출기
플라스틱 가공	에
제품 유형	압출 성형기
수유 모드	다중 피드
조립 구조	일체형 압출기
나사	멀티스크류
참여 시스템	인터메싱
나사 채널 구조	딥 스크류
배기가스	소진하지 마세요
오토메이션	오토매틱
컴퓨터화된	컴퓨터화된
용접 유형	뜨거운 온도
속도	튜브 직경 및 길이에 따라 변경
운송 패키지	나무 상자
사양	7000*5000*2200mm
등록 상표	선웨이
기원	중국 장쑤성
생산 능력	100개/월

제품 설명

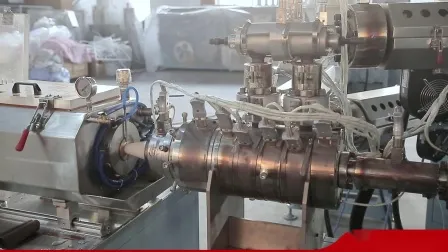

자동 다층 PE 튜브/호스/파이프 압출 라인

1. B.JG-V 5층 풀플라스틱 튜브 압출 튜브 기계

재질: LDPE / BA / EVOH / BA / LDPE 용량: ≤110pcs / min 생산 속도: 12m-15m / min 튜브 크기: ∅19 ~ ∅60mm 설치 전력: 75kW 작동 전력: 50kW 장비 영역 크기: 6500(L) × 3500(W) 전압: 380V, 4P 50HZ 장치 색상: 회색(고객 요구 사항에 따라 설정 가능)

• 압출기 1(LDPE 소재 압출)

공급 시스템 및 건조 시스템: 없음(고객 요구 사항에 따라 선택 가능) 나사 직경: ∅50 L/D: 1:30 나사 속도: ≤14rpm(주파수 제어) 나사 및 배럴 재질: 38CrMoAlA 모터 전력: 7.5kW 인버터 브랜드: Panasonic 5존 가열, 가열 전력: 12.2kW, 스테인리스 스틸 가열 코일 냉각 팬 전력: 0.54kW; 3존 냉각

• 압출기 2(LDPE 소재 압출)

공급 시스템 및 건조 시스템: 없음(고객 요구 사항에 따라 선택 가능) 나사 직경: ∅45 L/D: 1:32 나사 속도: ≤14rpm(주파수 제어) 나사 및 배럴 재질: 38CrMoAlA 모터 전력: 7.5kW 인버터 브랜드: Panasonic 5구역 난방, 난방 전력: 9.8kW, 스테인리스 스틸 난방 코일 냉각 팬 전력: 0.54kW; 3구역 냉각

• 압출기 3(BA 소재 압출)

공급 시스템 및 건조 시스템: 없음(고객 요구 사항에 따라 선택 가능) 나사 직경: ∅35 L/D: 1:26 나사 속도: ≤14rpm(주파수 제어) 나사 및 배럴 재질: 38CrMoAlA 모터 전력: 4kW 인버터 브랜드: Panasonic 4구역 난방, 난방 전력: 8.8kW, 스테인리스 스틸 난방 코일 냉각 팬 전력: 0.36kW; 2구역 냉각

• 압출기 4(EVDH 재료 압출)

공급 시스템 및 건조 시스템: 없음(고객 요구 사항에 따라 선택 가능) 나사 직경: ∅40 L/D: 1:28 나사 속도: ≤14rpm(주파수 제어) 나사 및 배럴 재질: 38CrMoAlA 모터 전력: 5.5kW 인버터 브랜드: Panasonic 5존 난방, 난방 전력: 11.4kW, 스테인리스 스틸 난방 코일 냉각 팬 전력: 0.36kW; 2구역 냉각

• 공압출 다이 영역

난방 전력 : 6.7kW 지역 난방 : 2 지역 히터 재질 : 스테인리스 스틸 난방 코일

• 진공 사이징 탱크

탱크 재질 : SUS304 탱크 길이 : 2100mm 진공 펌프 전력 : 0.81kW;독일 지멘스 펌프 전력 : 0.75kW 노즐 수 : 14 전면 및 후면 상하 조정 가능 : 조정 가능

• 트랙터

주파수 제어, 파나소닉 인버터, 샤먼 동부 캘린더 기어드 모터 견인 속도: 12/분 트랙 길이: 750mm 견인 모터 전력: 0.75kW 트랙 재질: 실리콘

• 절단기

절단 정밀도: ± 1.5mm 절단 빈도: 생산 요구 사항에 따라 설정해야 함 절단 서보 모터의 모터 전력: 1.5kW 추적 서보 모터의 모터 전력: 1.0kW 서보 모터: Panasonic 터치 스크린: Hitec

2. B.ZJ-IV 4헤드 숄더 사출기 금형 크기 직경(mm): 16, 19, 22, 25, 28, 30, 32, 35, 38, 40, 50, 60 B.ZJ-IV 자동 튜브 숄더/입구/헤딩/넥 사출기는 당사에서 자체 연구 및 제작한 첨단 과학기술을 적용한 숄더 사출 전용 신형 기계입니다. B.ZJ-IV 자동 튜브 숄더/입구/헤딩/넥 사출기의 모든 작동은 터치스크린의 사용자-기계 인터페이스를 통해 대규모 PLC로 제어됩니다. 플라스틱 사출, 스피팅, 압착 및 용접을 통해 B.ZJ-IV 자동 튜브 숄더/입구/헤딩/넥 사출기는 플라스틱 튜브 및 알루미늄 플라스틱 튜브용 플라스틱 숄더를 제작할 수 있습니다. 숄더는 매끄럽고 아름다우며 견고합니다. B.ZJ-IV 자동 튜브 숄더/마우스/헤딩/넥 사출기는 주로 정밀 클리어런스 장치, 자동 튜브 공급 장치, 정량 주입 장치, 플라스틱 스피팅 장치, 금형 폐쇄 성형 장치, 금형 분리 장치, 자동 튜브 배출 장치, 자동 재료 공급 장치 및 쿠션 용기로 구성됩니다. 3. B.ZFG-III 더블 헤드 스크류 캡핑 및 알루미늄 호일 밀봉기 이 기계는 치약, 화장품, 제약 및 식품 산업에서 널리 사용되며, 모든 종류의 알루미늄 플라스틱 라미네이트 튜브 및 플라스틱 튜브의 알루미늄 호일 밀봉 및 자동 스크류 캡핑에 적합합니다. 이 기계는 원형 회전 메커니즘, 정밀 갭 반전을 위한 갭 분할 메커니즘을 채택했으며, 그 주변에는 자동 튜브 장치, 알루미늄 호일 밀봉 장치, 보조 가열 밀봉 장치, 스크류 캡핑 장치, 보조 스크류 캡핑 장치와 같은 기능이 설정되어 있습니다. 위의 기관 및 장치는 PLC 조정 제어 하에 작동합니다. 자동 튜브 공급, 튜브 공급 상태 테스트, 알루미늄 호일 밀봉, 나사 캡핑, 2차 나사 캡핑 및 튜브 배출 작업을 차례로 완료합니다. 간격 분할 메커니즘은 정밀 인덱싱 CAM을 채택합니다. 모터로 구동됩니다. 모터 속도는 가변 주파수로 제어됩니다. 각 스테이션의 전위 및 기관 작업 시간을 합리적으로 분배합니다. 균형 전달. 정확한 위치 결정. 사용자가 실행 속도를 조정할 수 있으며 고객의 일반적인 요구 사항을 충족할 수 있습니다. 3.3.1 정밀 각도기 인덱싱 CAM 메커니즘을 사용한 반전, 원활한 작동 3.3.2 이중 튜브 공급, 캡핑, 튜브 배출 작업을 자동으로 완료 3.3.3 주파수를 사용하여 모터 전위를 제어하고 속도를 조정할 수 있습니다 3.3.4 나사 캡은 서보 모터 드라이브로 나사 캡핑의 견고성을 보장합니다. 교체 부품을 통해 다양한 크기의 튜브 및 캡에 적합할 수 있습니다. 4. B.SJ-1800 캡 제조기 금형 크기 직경(mm): 12.7, 16, 19, 22, 25, 28, 30, 32, 35, 38, 50, 60 (원뿔형, 못형, 스탠드업형, 플립탑 캡 중 선택 가능) 4.1 서론 사출 성형기는 기존의 3방향 비례 밸브 제어 방식을 대체하는 고응답 비례 가변 펌프 시스템을 적용하여 유압 출력과 기계의 효율적인 작동 간의 높은 동력 균형을 가능하게 합니다. 이를 통해 고압 스로틀 및 유량으로 인한 에너지 손실을 방지합니다. 일반 정속 펌프 구동 기계와 비교했을 때, 가변 펌프 구동 기계는 에너지 절감 효과가 있습니다. 또한, 기계 가열이 적기 때문에 냉각수를 30% 절약하고 주변 소음을 줄이며 유압 밀봉 부품의 수명을 연장하여 운영 및 유지보수 비용을 최소화합니다. 또한, 엄격한 국제 환경 보호 정책을 충족하기 위해 생산량이 눈에 띄게 증가합니다. 4.2 주요 매개변수
5. B.YS-6 6색 회전 프린터 4/6색 회전 프린터는 유럽 국가의 첨단 기술 설계와 튜브 공장의 실무 경험을 바탕으로 제작되었습니다. PE 튜브 인쇄에 가장 적합한 제품으로, 안정적인 품질과 간편한 작동 및 유지 보수를 자랑합니다. 인쇄 블랭킷 유닛, 맨드렐 디스크 유닛, 오븐은 개별 모터를 사용하고 컴퓨터로 일정한 속도를 제어하여 가장 합리적인 인라인 속도를 얻을 수 있습니다. 이 기계는 인쇄, 코팅, 건조의 세 가지 기능을 개별적으로 또는 인라인으로 수행합니다. 정밀하고 선명한 인쇄에 가장 적합하며, 더 넓은 인쇄 영역과 하프톤 작업 기능을 제공합니다. 코팅 및 건조 방식으로는 일반 오븐과 UV 건조를 선택할 수 있으며, 필요에 따라 두 가지를 함께 사용할 수도 있습니다.

1. 잉크 유닛 모터: 인코더, 인버터가 있는 5.5kw
2. 맨드렐 유닛 모터: 2.2kw
3. 오븐 유닛 모터: 2.2kw
4. 잉크 조절 모터: 150w × 6개
5. 인쇄 잉크: UV 잉크
6. 인쇄판: 구리, 아연, 수지
7. 코로나 용량: 1kw
8. UV건조기 용량: 4kw, 160w/cm2
9. 인쇄 직경: 19~50 mm
10. 인쇄 길이: 200mm(최대)
11. 인쇄 속도: 50~70개/분
12. 공기 소비량: 0.3-0.5mpa
13. 전력 소비량: 53kW
14. 오븐 핀 번호: 948개(7미터 오븐)
15. 기계 크기: 11500×1570×2150mm

제품 설명 1.1 특징 1.2 매개변수 1.3 주요 부품 목록

목.	이름과 모델	브랜드 또는 제조업체
1	가변 속도 모터: YVF2-132M-6	안후이 완 자동차
2	고강도 경화 기어 감속기:ZLYJ146-10-II	항저우 샤오산 슈광 기계공장
3	팬:DF-3	상하이 장아오 팬
4	볼스크류 쌍:SFE R 2525-6 D 470	아바
5	스테인리스 스틸 펌프:TPH2T3K
6	물 순환 진공 펌프: 2VB2 060-0NC00-2P	독일 지멘스
7	3상 비동기 모터 감속:ZF32-0.75-30	샤먼 동리
8	서보 모터:MHMD082G1U	파나소닉
9	서보 모터 드라이브:MCDHT3520E	파나소닉
10	변환기: BFV00072Gk0.75kW	파나소닉
11	주파수 변압기:AVF100-0754	파나소닉
12	PLC:FP-X C30T	파나소닉
13	터치스크린:PWS5610T-S	하이타이커
14	진공 압력 조절 밸브:VC63	한국
15	인코더:OVW2-20-2MHT 2000p/r	파나소닉
16	나사 아버:Φ50 1:32	저장성 저우산

1.4 그림 2.1 소개 2.2 주요 매개변수

전원 공급 장치	380V/50Hz
힘	15kW
공기압	0.6Mpa
공기 소비량	0.75m3
튜브 직경	Φ16-Φ50mm
튜브 길이	55-200mm
생산력	80-110개/분
무게	2500kg
치수(L*W*H)	3.2m*1.4m*2.1m
연결 분배기(L*W*H)	2.75m*0.5m*1.0m

2.3 주요 구성

부분품	모델	제조업체
행성 감속기	ABR180-14-S2-P0	TFO(대만)
행성 감속기	AB142-20-S2-P2	TFO(대만)
행성 감속기	AB090-07-S2-P2	TFO(대만)
행성 감속기	ABR090-30-S2-P1	TFO(대만)
웜 감속기	WPWDKS100-25-A	지에 브랜드
진공 발생기	ZL212	에스엠씨
에어그리퍼(병렬개폐형)	MHZL2-25D	에스엠씨
진공 흡입 컵 및 커넥터	ZP3-T13BN-A5	에스엠씨
주요 공압 부품		에어택
PLC	6ES7512-1DK01-0AB0	지멘스
터치스크린	6AV2123-2MB03-0AX0	지멘스
서보 모터 드라이브	6SL3210-5FB10-8UF0	지멘스
서보 모터	1FL6042-2AF21-1AA1	지멘스
서보 모터	1FL6042-2AF21-1AB1	지멘스
서보 모터	1FK2204-5AK01-1SA0	지멘스
서보 모터 드라이브	6SL3210-5HE13-5UF0	지멘스
서보 모터	1FK2210-3AB01-1SA0	지멘스
서보 모터	1FL6092-1AC61-0AA1	지멘스
서보 모터 드라이브	6SL3210-5FE13-5UF0	지멘스

2.4 그림 3.1 응용 프로그램 3.2 소개 3.3 주요 특징 3.3.5 제어 부분은 PLC 제어 시스템을 채택하여 인간-기계 인터페이스 매개변수를 설정합니다. 3.3.6 튜브 맨드럴의 크기가 쉽고 빠르게 변경됩니다.
3.4 주요 매개변수

전원 공급 장치	220V/50Hz
힘	1.5kW
공기 소비량	0.6m3/분
튜브 직경	Φ19-Φ50mm
튜브 길이	70~210mm
생산 능력	60-110개/분
차원	2500×2000×1500mm(길이×너비×높이)
무게	약 800kg

3.5 구성

부분	모델	제조업체
청방 기어 모터	CH-4 1:20 1500W, 220/380V	대만
주파수 변환기	6SL3210-5BE21	지멘스
서보 모터	1FL6034-2AF21	지멘스
서보 드라이브	6SL3210-5FB10	지멘스
터치스크린	6AV6648-0CC11	지멘스
PLC	6ES7288-1ST40	지멘스
속도 모터	YN90-90, 90W, 220V(수직)	브이티비
곡선 캠 인덱서	RHH110F-8-120	산둥
진동 스크린	맞춤형	치강 상하이
주요 공압 부품		에어택

3.6 사진

모델	B·JS1800×1
주입 장치	알파벳
나사 직경 mm	40 45 48
나사 L/D 비율 L/D	23.6 21 19.7
샷 크기(이론적) cm3	283 258 407
주입 중량(g) ps	257 326 371
주입 중량(oz) ps	9.1 11.5 13.1
주입 속도 g/s	122 137 150
가소화 용량 g/s	185 21.7 23.8
사출 압력 Mpa	215 169 149
나사 속도 r/min	200
클램핑 유닛
클램프 톤수 KN	1800
토글 스트로크 mm	425
타이 바 사이의 공간 mm	460*460
최대 금형 높이 mm	500
최소 금형 높이 mm	180
이젝터 스트로크 mm	130
이젝터 톤수 KN	45
다른
최대 펌프 압력 Mpa	16
펌프 모터 전력 kW	15
히터 파우더 kW	9.3
기계 치수(L*W*H) m	5.2*1.35*1.9
기계 무게(대략) t	5

4.3 사진 및 금형 5.1 특징 5.2 매개변수 5.3 특징

1. UV 래커의 경우, 빠른 건조와 더욱 광택 있는 표면을 얻기 위해 특수 UV 오븐이 필요합니다. 또한 당사는 공간을 절약하고 작동이 쉬우며 에너지를 절약할 수 있는 UV 및 히터 오븐을 공통적으로 제공하므로, 고객의 선택에 따라 선택할 수 있습니다.
2. 정밀한 인덱스는 모든 동작의 정확성을 보장합니다. 인쇄 맨드렐을 쉽게 분리/교정할 수 있습니다.
3. 튜브 공급 시스템은 검출기와 함께 작동합니다.튜브가 맨드럴에 없으면 코팅이 진행되지 않습니다.튜브가 맨드럴에서 오븐으로 옮겨지지 않으면 기계가 자동으로 멈춥니다.
4. 침전기가 장착된 코로나 시스템은 인쇄 전에 튜브를 세척합니다.
5. 적절한 잉크 전달 시스템은 대면적/스크린 포인트 인쇄에 좋은 효과를 보입니다.
6. 접이식 잉크 유닛은 청소, 색상 변경, 인쇄판 부착이 쉽습니다.

5.4 사진
