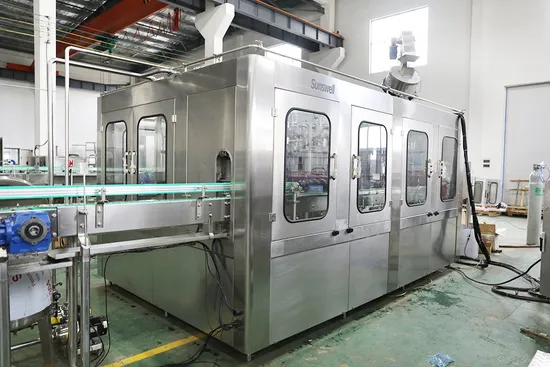

유리병 맥주 충전기

• 개요
• 제품 설명
• Sunswell 소개

기본 정보

제품 설명

1. 작업 절차
빈 병은 병입 컨베이어를 통해 작업대의 가변 피치 나사와 병입 공급 스타 휠을 통해 충진기로 보내져 충진기 높이 조절 실린더의 병 지지대에 위치합니다. 병 지지대는 병을 들어 올려 충진 밸브로 밀봉합니다. 들어 올리는 과정에서 병 진공 장치가 작동합니다. 필요한 경우 병은 1차 및/또는 2차 진공 작동을 거칩니다. 병 신호가 켜지면 제어 실린더가 가스 주입을 시작하고 등압 환경 조성 및 맥주 충진을 위한 노브를 돌립니다. 폭발성 병이 있는 경우 파편은 자동으로 세척됩니다. 일정 시간 충진 후 충진이 자동으로 중단되고 밸브가 닫혀 배출됩니다. 병이 없는 경우 해당 밸브는 닫힌 상태로 유지됩니다. 충진 후 병 트레이가 내려오고, 충진된 병은 작업대의 스타 휠을 통해 캡핑기로 이송되어 캡핑됩니다. 캠의 작동으로 플런저 글랜드가 캡 제거, 캡 누름 스프링 언로딩 및 리프팅을 수행하며, 캡핑된 병은 스타 휠을 통해 컨베이어 벨트로 이송됩니다.
2. 기술적 특성
1) 고정밀 기계식 충전 밸브, 병 없음, 진공 없음.
2) 외부 기계식 밸브 구조, 스프링이 없는 밸브 본체; 고압 충격 버블 장치를 갖춘 2중 진공 기능.
3) 개방형 기어 구동과 기어박스 조합으로 구동합니다. 주파수 변환은 무단이며 속도 범위가 넓습니다.
4) 기계 구동 장치는 자동 그리스 윤활 시스템을 갖추고 있어 필요한 시간과 양에 따라 오일 윤활이 이루어집니다. 높은 전달 효율, 낮은 소음, 긴 수명을 자랑합니다.
5) 가스 주입이나 충전 시, 병의 품질 문제로 인해 터진 병이나 깨진 병을 자동으로 세척하는 장치.
6) 이중 가이드용 가이드 막대에는 사전 커버 기능이 있어 병입 및 병출 시 안정성과 신뢰성이 뛰어납니다.
7) 맥주 탱크, 캡 프레싱 헤드 및 제어 링에는 전기 리프트가 장착되어 있어 다양한 병 높이에 맞게 설계되었습니다.
8) 충전 실린더의 재료 액체 레벨은 전기 프로브로 제어되며, 안정적인 탱크 레벨, 신뢰할 수 있는 충전이 가능합니다.
9) 정상 작동 시 기계는 자동으로 제어되며, 설정 속도에 따라 최고 속도 또는 저속으로 작동할 수 있으며, 병이 멈추고, 병이 없으면 밸브가 열리지 않고, 뚜껑이 닫히지 않으며, 폭발성 병이 자동으로 세척되고, 충전 속도가 표시되고, 채워진 병의 개수가 누적되고, 뚜껑이 자동으로 시작 및 중지되고, 보안 보호 기능이 있으며, 모든 조정된 제어 장치는 PLC 컴퓨터로 제어됩니다.
10) 기계부품의 핵심부품을 수입전기, 가스제품으로 만든 경우
11) 이 기계는 간단한 교체만으로 탄산음료나 물을 채우는 데에도 적합합니다.
3. 기술적 매개변수

4. 구성
1) 메인 모터 : ABB
2) 주감속기 : SEW
3) 리프팅, 캡 분류기 감속기: OMT
4) 씰링 부품 : 수입
5) igus 자체 윤활 베어링
6) PLC, 미쓰비시 인버터
7) 터치스크린 Proface
